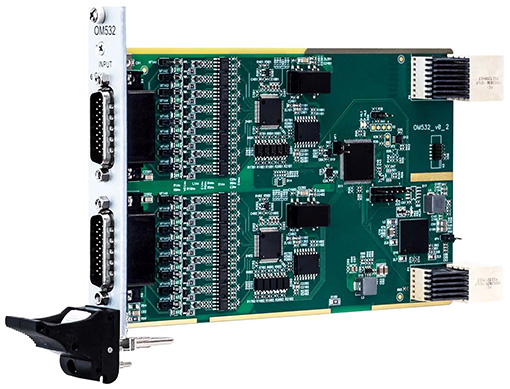

ОМ532 ─ новый модуль ввода/вывода CompactPCI Serial

11 июля 2023

В компании ОСАТЕК разработан и запущен в серийное производство новый модуль ввода/вывода, выполненный в стандарте CompactPCI Serial – ОМ532.

ОМ532 реализует 16 каналов аналогового ввода с групповой изоляцией и предназначен для работы в составе систем CompactPCI Serial. На фронтальной панели модуля расположено два разъема DSUB26HD, на каждый разъем выведено 8 каналов аналогового ввода.

В зависимости от потребностей Заказчика входные каналы модуля могут быть сконфигурированы либо как токовые, либо как потенциальные (по напряжению). Входные каналы, принадлежащие одной группе, должны быть сконфигурированы одинаково.

ОМ532 устанавливается в стандартный периферийный слот объединительной платы CPCI Serial с поддержкой режима работы PCIe x1.

В таблице представлены основные технические характеристики ОМ532:

CompactPCI Serial	- Плата периферийного слота, соответствие стандарту   PICMG CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1 - Совместим для работы в стандартном периферийном слоте   с поддержкой режима PCIe x1
Ввод/вывод на фронтальной панели	2 разъема DSUB26HD (вилка), на каждый разъем выведено 8 каналов аналогового ввода
Диапазон входных параметров (*)	0 – 20 мА для тока; ±10 В для напряжения
Время преобразования аналого-цифрового преобразователя (АЦП) всех каналов	не более 160 мкс
Защита от входного перенапряжения АЦП	±16 В
Требования по питанию	+12 В (±10 %), потребляемый ток не более 0,15 А
Гальваническая изоляция	Между двумя группами каналов и интерфейсом CPCI Serial не менее 500 В
Средняя наработка на отказ (MTBF), рассчитанная для                 +20°С                 +85°С	664 189 ч 144 805 ч
Защитное покрытие (по запросу)	Модуль может иметь влагозащитное покрытие
Исполнение	Воздушное / кондуктивное
Температурный диапазон	-40...+85°С

(*)  зависит от конфигурации модуля.
