Корпусa контроллера ЧГП-РТ
Корпус промышленного контроллера ЧГП-РТ (FL101) представляет собой каркас фиксированной высоты, глубины и переменной длины с установленной в него объединительной платой, с помощью которой осуществляется обмен между устанавливаемыми в корпус функциональными модулями по сети Ethernet.

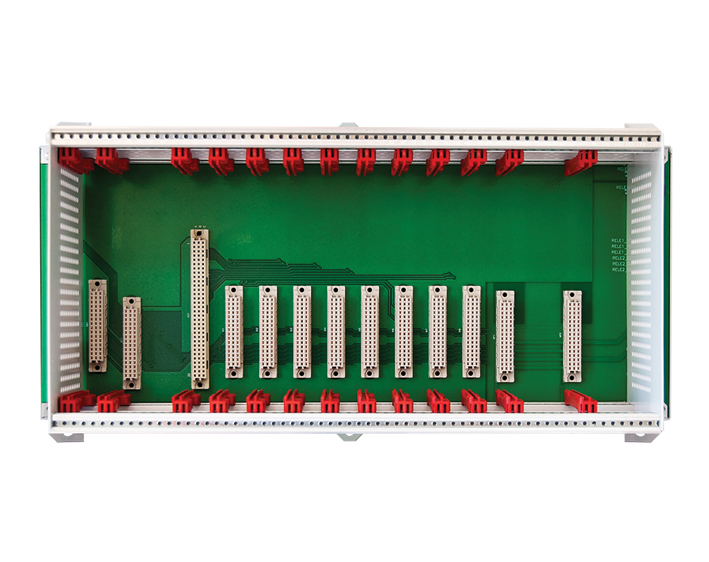

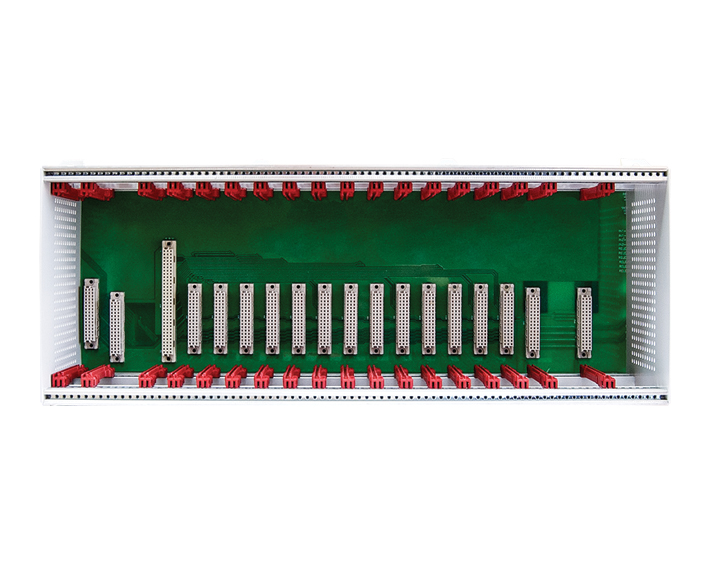

Корпус контроллера имеет несколько вариантов исполнения в зависимости от количества устанавливаемых модулей. Доступны следующие варианты исполнения корпуса контроллера с объединительной платой FL101:
- FL101-04 – корпус на 10 слотов, 4 слота под модули ввода/вывода;
- FL101-08 – корпус на 16 слотов, 8 слотов под модули ввода/вывода;
- FL101-13 – корпус на 21 слот, 13 слотов под модули ввода/вывода.
|
Тип шасси |
Размер |
Количество слотов под модули ввода/вывода |
Габариты, мм |
Возможность установки блоков питания |
|
FL101-04 |
10 (40HP) |
4 |
195х258,5х141,4 |
1 блок (2М) |
|
FL-101-08 |
16 (64HP) |
8 |
195х382х141,4 |
2 блока (2М) |
|
FL101-13 |
21 (84HP) |
13 |
195х485х141,4 |
2 блока (2М) |
Слоты в корпусе не равнозначны. Так для установки процессорного модуля CL101, модуля коммутатора SL102, модуля коммуникационных интерфейсов TL101 (TL102), блоков питания PL101 (PL102) и модулей ввода/вывода выделены строго определенные слоты.
Контроллер крепится через крепежные отверстия диаметром 7 мм на стену или другую ровную поверхность. При установке контроллера следует учитывать тот факт, что в нем используется пассивное охлаждение, и не перекрывать доступ к нему воздуха, обеспечив свободное пространство снизу и сверху корпуса минимум на расстоянии 44 мм (1U).
