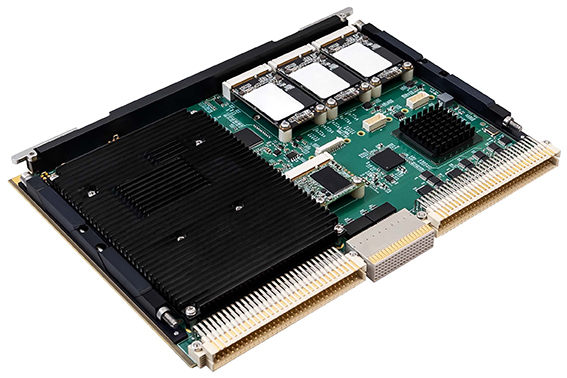

O45VR – новый процессорный модуль VME 6U в кондуктивном исполнении
25 июля 2024
ОСАТЕК продолжает поддержку систем в стандарте VME и представляет новый процессорный модуль VME 6U в кондуктивном исполнении – O45VR.
Модуль O45VR является PC/АТ-совместимым модулем процессора и предназначен для использования в качестве основного центрального вычислительного и обрабатывающего устройства в автоматизированных системах управления.
O45VR имеет модульную конструкцию, соответствующую требованиям ГОСТ 28601.3, и требует размещения внутри других изделий (в крейте с шиной VME) при эксплуатации.
Основные технические характеристики О45VR представлены в таблице:
| Процессор | Intel® Atom™ x5-E3940 |
| DRAM | 4 ГБ |
| Ethernet |
2х Ethernet 100/1000BaseTX, вывод на разъем P0 |
| SATA |
1 х Half mSATA, 1x Full mSATA/mPCIe |
| Интерфейс VGA |
Поддержка CRT дисплеев Разрешение для CRT до 2048 x 1536 точек, вывод на разъем P2 |
| Интерфейс DVI |
1x 1920х1080, вывод на разъем P2 |
|
Последовательные порты |
2х RS232/RS422/RS485, вывод на разъем P2 (СОМ1 и СОМ2) |
| GPIO |
8 линий, вывод на разъем P0 |
|
USB |
2х USB 2.0, вывод на разъем P2 опционально 1x USB 3.0 на фронтальную сторону |
| Клавиатура / мышь |
PS/2, вывод на разъем P2 |
|
mPCIe |
1 х полноразмерный mPCIe, совмещен с разъемом для установки накопителя mSATA, 10 линий IO, вывод на разъем Р2 2 х полноразмерных mPCIe, 20 линий IO, вывод на разъем Р2 |
|
Интерфейс VME |
- Контроллер PCI – VME (64 бита), скорость передачи до 60 Мбайт/с - Контроль преобразования ‘Big endian / Little endian’ - FIFO для операций записи, DMA контроллер - Режимы передачи для ведущего и ведомого: BLT, ADOH, RMW, LOCK, RETRY A32 / A24 / A16 и D64 (MBLT) / D32 / D16 / D8 - Полный системный контроллер шины VME |
| Защитное покрытие |
Да |
| Температурный диапазон |
-40... +85°С (опционально) |
| Поддерживаемые ОС | Astra Linux®, Linux®, MS Windows® |
Технические параметры могут различаться в зависимости от конфигурации и исполнения модуля.
