ОМ506 – новый модуль 4x USB 3.0/2.0 в стандарте CPCI Serial

16 мая 2024

В компании ОСАТЕК разработан и запущен в серийное производство новый модуль в стандарте CompactPCI Serial – ОМ506.

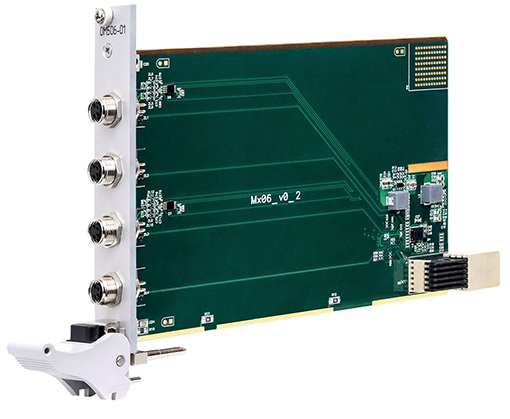

В зависимости от исполнения модуль OМ506 реализует 4 канала USB 3.0 или 4 канала USB 2.0. Ввод/вывод осуществляется на фронтальную панель – на разъемы USB Type A (4x USB 3.0) или разъемы M8 A-Coded (4x USB 2.0).

Модуль предназначен для работы в составе систем CompactPCI Serial. ОМ506 устанавливается в стандартный периферийный слот объединительной платы CPCI Serial с поддержкой режима работы PCIe x1.

В таблице представлены основные технические характеристики ОМ506:

CompactPCI Serial	- Плата периферийного слота, соответствие стандарту PICMG   CompactPCI Serial (CPCI-S.0) - Размер модуля: 3U, 4HP, размер платы 100x160 мм - Подключение к шине CPCI-S через разъем P1 - Совместим для работы в стандартном периферийном слоте с поддержкой   режима PCIe x1
Ввод/вывод на фронтальной панели в зависимости от исполнения	4 разъема USB Type A (на каждом - USB 3.0) или 4 разъема M8 A-Coded (розетка) (на каждом - USB 2.0)
Требования по питанию	Напряжение  +12 В (±10 %),  Потребляемый ток не более 0,47 А (без учета потребления подключенных устройств)
Защитное покрытие  (по запросу)	Модуль может иметь влагозащитное покрытие
Исполнение	Воздушное / кондуктивное
Температурный диапазон	0...+70°С / -40…+70°С

Узнать подробнее об изделиях CompactPCI Serial Вы можете у наших технических специалистов
по телефону:   +7 (495) 465-50-47
или по электронной почте:   info@osatec.ru.
