OMP250S – новый блок питания CompactPCI Serial
02 октября 2024

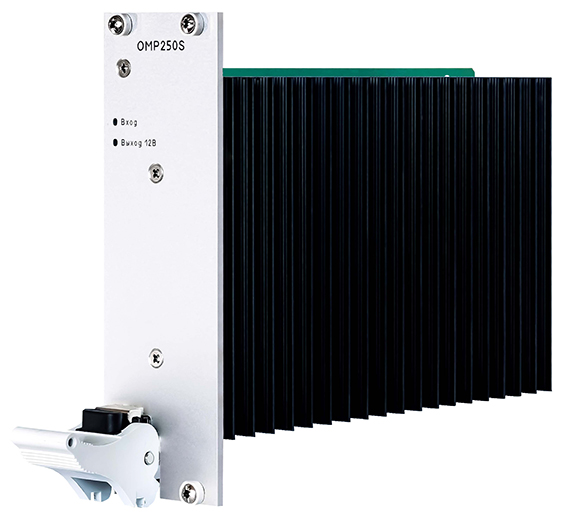

В компании ОСАТЕК разработан и запущен в серийное производство новый блок питания OMP250S.
Модуль предназначен для обеспечения электропитания в системах CompactPCI Serial, форм-фактор модуля 3U, 8TE. OMP250S может быть установлен в крейт в объединительную плату CPCI Serial при наличии места под установку блока питания, либо в модуль магистрали питания (OPBS1), который устанавливается в крейт и подключается к объединительной плате CPCI Serial.
Электропитание OMP250S должно осуществляться от сети постоянного тока с номинальным значением напряжения питания 24В.
Технические характеристики OMP250S представлены в таблице:
|
Наименование параметра |
Значение параметра |
|
|
Электрические параметры |
||
| Входное напряжение | 19…36В | |
|
Напряжение гальванической изоляции между входом и выходом |
1000В |
|
|
Выходное напряжение |
12В ± 5 % 5В (STBY) |
|
|
Максимальный входной ток |
15А |
|
| Максимальный выходной ток |
21А |
|
|
Максимальная выходная мощность при окружающей температуре до +50°С |
не более 252 Вт |
|
|
К.П.Д. |
не менее 83% |
|
|
Время включения |
2с |
|
|
Механика |
||
| Форм-фактор |
3U, 8TE, воздух |
|
| Тип разъема подключения |
51939-667LF (FCI) или аналогичный |
|
|
Функционал |
||
| Дистанционное включение/выключение | да | |
| Защита от перегрева | да | |
| Защита от короткого замыкания на выходе | да | |
| Дежурное питание (батарейка) (*) | 3,3В (STBY) | |
| Индикация |
«Вход», «Выход 12В» |
|
| Температурный диапазон |
-40…+70°С (**) 0…+70°С (***) |
|
(**) При выходной мощности, превышающей значение 100 Вт, или температуре окружающей среды выше +50°С требуется принудительное воздушное охлаждение модуля 250LFM (примерно 1,3 м/с).
(***) Для модуля без влагозащитного покрытия.
