Производство компьютеров по ТЗ Заказчика на основе базового комплекта плат
23 января 2024
Помимо готовых решений ОСАТЕК предлагает индивидуальный подход в построении компьютеров и осуществляет индивидуальную сборку изделий на основе базового комплекта плат (БКП). Заказчик выбирает платы из БКП и в итоге получает решение, полностью отвечающее его запросу. Общее название серии компьютеров на основе БКП – ОРМК-Мххх.
Базовый комплект плат (БКП) состоит из:
- Платы-вычислителя (1);
- Платы расширения сетевых интерфейсов (2);
- Платы расширения видеоинтерфейсов на базе CUDA-вычислителя (3).
Еще одна плата, которая участвует в построении компьютеров, но не является базовой, т.к. разрабатывается индивидуально под Заказчика – плата I/O (4).
Плата-вычислитель БКП (1) – это плата с установленным процессором и оперативной памятью, с определенным набором интерфейсов. Процессоры предлагаются разные на выбор Заказчика. Габариты платы составляют 243,4 х 174,2 х 26,5 мм.
Перечень интерфейсов платы-вычислителя представлен ниже:
- 4x Ethernet;
- 2x DVI / HDMI – 2 шт.;
- 1x USB 3.0;
- 4x USB 2.0;
- 7x RS485 opto;
- 4x RS232 opto;
- 12x DI 24V opto;
- 10x DO 24V opto;
- 2x mPCIe;
- 1х PCIe x8 на ламельном разъеме для подключения платы расширения с CUDA-вычислителем.
Плата расширения сетевых интерфейсов БКП (2) представляет собой плату второго этажа, которая реализует 4 независимых интерфейса 1Gb Ethernet.
Заказчик выбирает, какие из перечисленных интерфейсов необходимо вывести на фронтальную панель будущего компьютера. В соответствии с этим выбором индивидуально для Заказчика разрабатывается плата I/O (4) и подключается к плате-вычислителю.
Через PCIe к плате-вычислителю может быть также подключена плата расширения видеоинтерфейсов на базе CUDA-вычислителя (3). Эта плата представляет собой носитель платы формата МХМ.
Платы устанавливаются в корпус с безвентиляторным исполнением. Габариты готового изделия и тип монтажа могут отличаться в зависимости от выбора Заказчика.
Основное питание компьютера осуществляется от сети 19…36В DC. По запросу Заказчика может быть реализовано питание 220В AC. Диапазон рабочих температур компьютера составляет -40…+70°С / 0…+50°С в зависимости от выбора процессора и типа MXM карты.

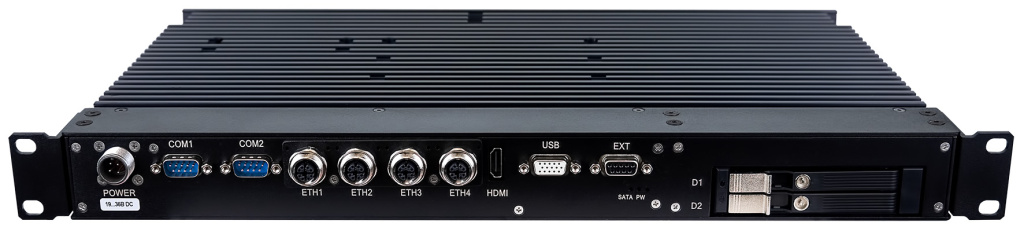

Пример готового изделия 1U для установки в 19” стойку представлен на фото ниже. Компьютер построен на базе платы-вычислителя (1) и платы I/O (4).
Узнать подробнее об индивидуальной сборке компьютеров на основе базового комплекта плат Вы можете у наших технических специалистов по телефону: +7 (495) 465-50-47 и электронной почте: info@osatec.ru.
