Системы CompactPCI Serial: серийное производство полного набора модулей общего применения
02 сентября 2024
ОСАТЕК серийно производит и предлагает Заказчикам полный набор модулей общего применения для систем CompactPCI Serial.
Системы CompactPCI Serial – это современная замена устаревающим стандартам VME и CompactPCI. CompactPCI Serial строятся с применением высокоскоростных последовательных интерфейсов передачи данных: PCIe Gen2/Gen3, 1-10GbEthernet, SATA2/3, USB2.0/3.0. Среди преимуществ CompactPCI Serial: высокая производительность, последовательные шины, гибкие возможности расширения и простота реализации ПАК.
ОСАТЕК производит следующие группы модулей CompactPCI Serial:
- Процессорные модули,
- Носители графического модуля,
- Системные модули,
- Носители дисковых накопителей,
- Модули ввода/вывода,
- Модули для масштабирования систем,
- Блоки питания.
Все модули из указанных выше групп доступны к серийной поставке. Полный перечень модулей приведен ниже.
На основе перечисленных групп создаются полноценные системы CompactPCI Serial в соответствии с индивидуальным ТЗ Заказчика. Наличие широкого набора модулей позволяет закрывать большинство потребностей Заказчика при построении различных систем.
Все модули соответствуют стандарту PICMG CompactPCI Serial (CPCI-S.0), размер каждого модуля 3U, 4HP / 8НР / 12НР, размер платы 100 х 160 мм. Модули поставляются в воздушном и кондуктивном исполнениях.

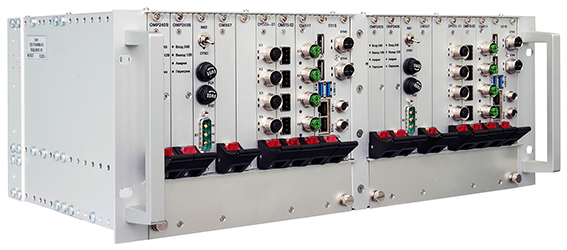

Модули устанавливаются в крейты и комплектуются объединительными платами собственного производства ОСАТЕК. Для построения систем для работы в жестких условиях эксплуатации предлагаются усиленные или кондуктивные корпуса.
Решения CompactPCI Serial имеют рабочие температурные диапазоны 0…+70°С и -40…+70/+85°С (опционально), на модули, входящие в состав системы, по требованию Заказчика наносится влагозащитное покрытие (опционально).
Полный перечень модулей CompactPCI Serial производства ОСАТЕК:
| Процессорные модули |
| O31S.B – Intel® Xeon™/ Intel® Core™ i7, память до 64 ГБ / SSD до 512 ГБ |
| O31S.L – Intel® Core™ i7, память до 64 ГБ / SSD до 256 ГБ |
| O31S.M – Intel® Xeon™/ Intel® Core™ i7, память до 64 ГБ / SSD до 2 ТБ |
|
O31S.Q – Intel® Atom™ x5-E3940, память 4 ГБ / Flash до 32 ГБ / SSD до 256 ГБ |
| Модули носители графического модуля MXM |
| OM520 – NVIDIA RTX3000 |
|
OM521 – NVIDIA RTX A3000 |
| Системные модули |
|
ОМ501 – 4/8х RS422/485, M12 / DSUB26HD |
|
OM502 – носитель 1x mPCIe audio / 1x mPCIe-MIL-STD-1553B |
|
ОМ504 – 4/8х RS232, M12 / DSUB26HD |
|
ОМ505 – 2/4х MIL-STD-1553B |
|
ОМ506 – 4x USB 3.0 / USB 2.0 |
|
ОМ509 – 2x CAN |
|
OM510 – до 16 входных каналов, до 8 выходных каналов ARINC-429 |
|
ОМ515 – 4x Gb Ethernet, RJ45 / M12 / SFP |
|
ОМ517 – коммутатор, до 9x Gb Ethernet |
|
OMC500 – носитель 2х mPCIe |
| Модули носители дисковых накопителей |
|
OM507 – накопитель SSD/HDD 2,5" с интерфейсом SATA |
|
OM508 – 4 накопителя SSD М.2: 3x NVMe PCIe x4 + 1x SATA |
| OM514 – носитель сменного SSD/HDD 2,5" с интерфейсом SATA |
|
OM527 – 4 накопителя SSD SATA M.2 / RAID |
|
OM528 – носитель сменного SSD SATA M.2 |
|
Модули ввода/вывода |
|
OM532 – 16 каналов аналогового ввода |
|
OM534 – 8 каналов аналогового вывода |
|
OM536.48 – 48 каналов дискретного ввода |
|
OM537.48 – 48 каналов дискретного вывода |
|
OM538 – 24 канала релейного вывода |
|
Модули для масштабирования систем |
|
ОМ519М – модуль master для подключения до 4 пассивных крейтов |
|
OM519S – модуль slave для подключения 1 пассивного крейта |
|
Блоки питания |
|
OMP240S – 19…36В DC, 240 Вт |
|
OMP250S – 19…36В DC, 250 Вт |
|
OMP300S.AC – 150 – 265В АС / 185 – 300В DC, 300 Вт |
Узнать подробнее о системах CompactPCI Serial и запросить расчет системы Вы можете у наших технических специалистов
по телефону: +7 (495) 465-50-47
или электронной почте info@osatec.ru.
